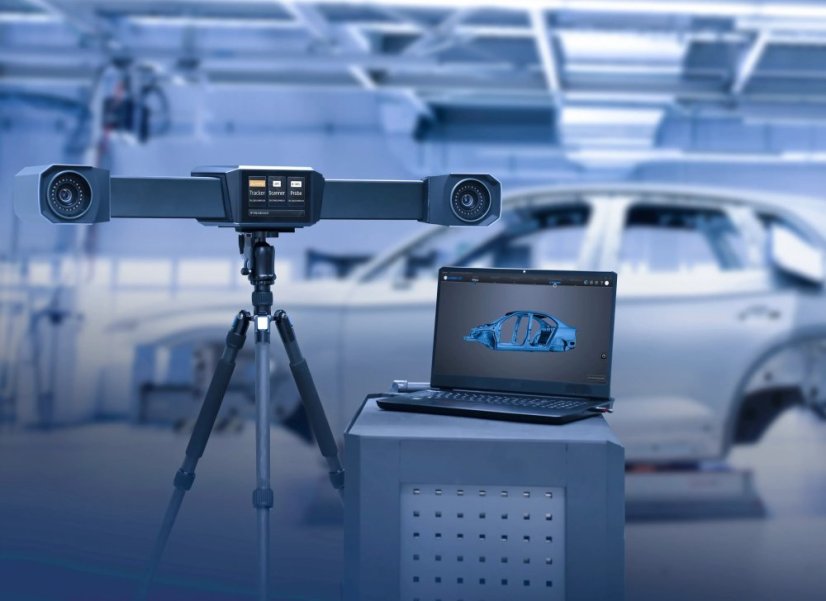

FreeScan Trak ProW: Profesionálny optický 3D merací systém s dynamickým sledovaním

FreeScan Trak Pro od spoločnosti SHINING 3D je špičkový optický 3D merací systém, ktorý kombinuje vysokú presnosť, flexibilitu a užívateľskú prívetivosť. Vďaka technológii dynamického sledovania a pokročilým algoritmom umožňuje bezkontaktné skenovanie s extrémnou presnosťou a spoľahlivosťou, a to bez nutnosti použitia referenčných markerov.

Tento inovatívny systém je navrhnutý pre priemyselné aplikácie v oblasti kontroly kvality, reverzného inžinierstva a výroby, kde je potrebné rýchlo a precízne zachytiť 3D dáta komplexných objektov. FreeScan Trak Pro poskytuje výnimočnú flexibilitu pri skenovaní veľkých a zložitých objektov, či už sa jedná o súčasti automobilového priemyslu, letecké konštrukcie alebo ďalšie priemyselné komponenty.

Kľúčové vlastnosti:

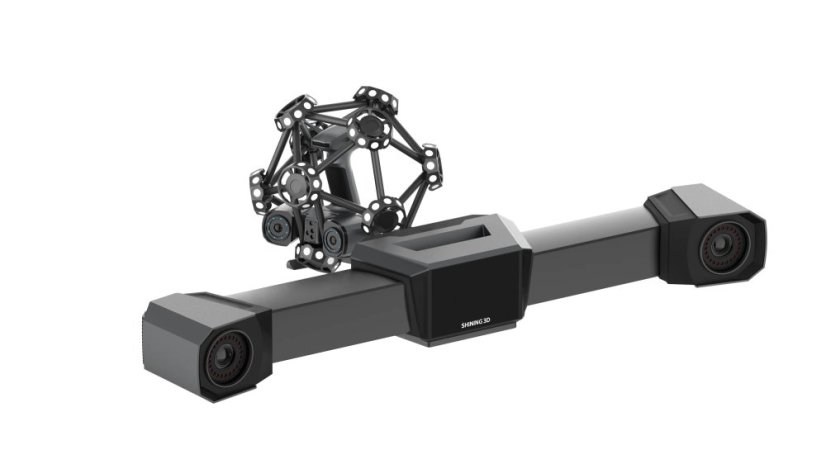

• Bez nutnosti markerov: FreeTrak W dynamicky sleduje skener TE25W pomocou svojich sledovacích cieľov, čo eliminuje potrebu ručného umiestňovania markerov na skenovaný objekt.
• Rýchle skenovanie: S rýchlosťou skenovania až 5 500 000 bodov za sekundu umožňuje FreeScan Trak ProW plynulé a efektívne skenovanie.
• Vysoká presnosť: Zariadenie poskytuje metrologickú úroveň presnosti, čo zaisťuje spoľahlivé výsledky pre náročné aplikácie.
• Tri režimy skenovania: Skener TE25W ponúka tri režimy skenovania – vysokorýchlostné, detailné a skenovanie hlbokých vreciek, čo zvyšuje jeho univerzálnosť pre rôzne aplikácie.

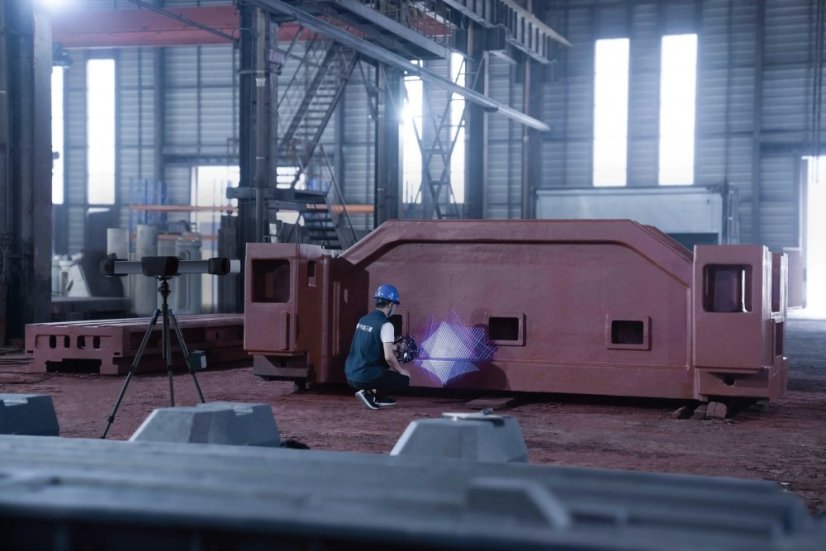

• Ultraširoký merací rozsah: S maximálnou sledovacou vzdialenosťou 8,6 m a objemom sledovania až 206,7 m3 výrazne znižuje potrebu premiestňovania zariadenia pri skenovaní veľkých objektov.

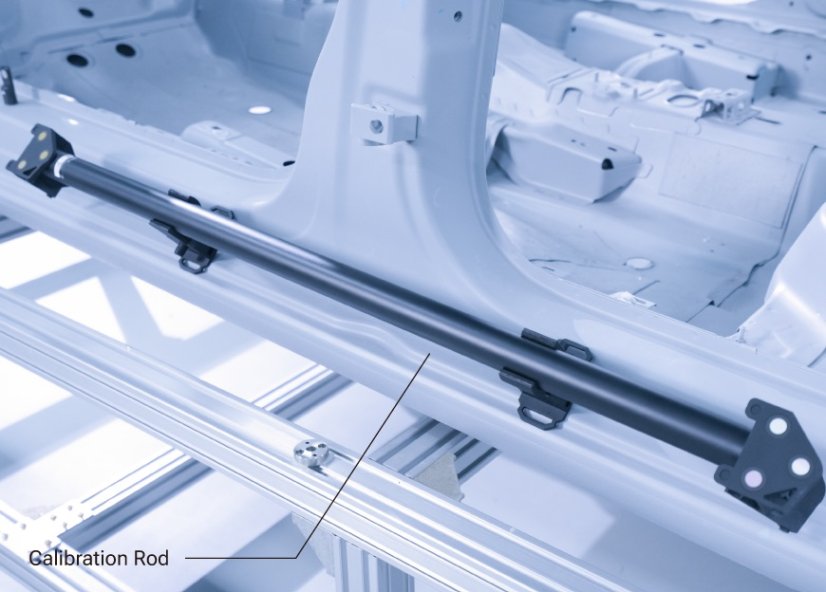

• Integrovaná videofotogrammetria (VPG): Patentovaná technológia videofotogrammetrie eliminuje potrebu kódovaných markerov a umožňuje reálne overovanie markerov prostredníctvom videozáznamu, čo zjednodušuje nastavenie a zaisťuje konzistentnú objemovú presnosť.
• Kompatibilita s FreeProbe (voliteľné): FreeProbe je ergonomicky navrhnuté zariadenie pre rýchle meranie a inšpekcie, ideálne pre oblasti, kam sa skener nedostane, a zaisťuje presné zachytenie geometrických dát.

Technické špecifikácie:

• Objemová presnosť (v závislosti od meracieho rozsahu): 15,6 m3: 0,046 mm; 45 m3: 0,063 mm; 76 m3: 0,088 mm; 128 m3: 0,127 mm
• Objemová presnosť s VPG: 0,044 + 0,012 mm/m (rozšírený objem)
• Režimy skenovania: Vysokorýchlostné skenovanie (50 laserových liniek), detailné skenovanie (7 paralelných laserových liniek), skenovanie hlbokých vreciek (1 laserová linka)
• Hmotnosť: FreeTrak W: 8,2 kg; TE25W: 1,47 kg
• Pripojenie: Bezdrôtový a káblový režim (optické vlákno)
• Certifikácia: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX

FreeScan Trak ProW je ideálnym riešením pre priemyselné aplikácie vyžadujúce presné a efektívne 3D skenovanie, ako je kontrola kvality, reverzné inžinierstvo a ďalšie náročné úlohy v rôznych odvetviach.
