FreeScan Trak ProW: Profesionální optický 3D měřicí systém s dynamickým sledováním

FreeScan Trak Pro od společnosti SHINING 3D je špičkový optický 3D měřicí systém, který kombinuje vysokou přesnost, flexibilitu a uživatelskou přívětivost. Díky technologii dynamického sledování a pokročilým algoritmům umožňuje bezkontaktní skenování s extrémní přesností a spolehlivostí, a to bez nutnosti použití referenčních markerů.

Tento inovativní systém je navržen pro průmyslové aplikace v oblasti kontroly kvality, reverzního inženýrství a výroby, kde je potřeba rychle a precizně zachytit 3D data komplexních objektů. FreeScan Trak Pro poskytuje výjimečnou flexibilitu při skenování velkých a složitých objektů, ať už se jedná o součásti automobilového průmyslu, letecké konstrukce nebo další průmyslové komponenty.

Klíčové vlastnosti:

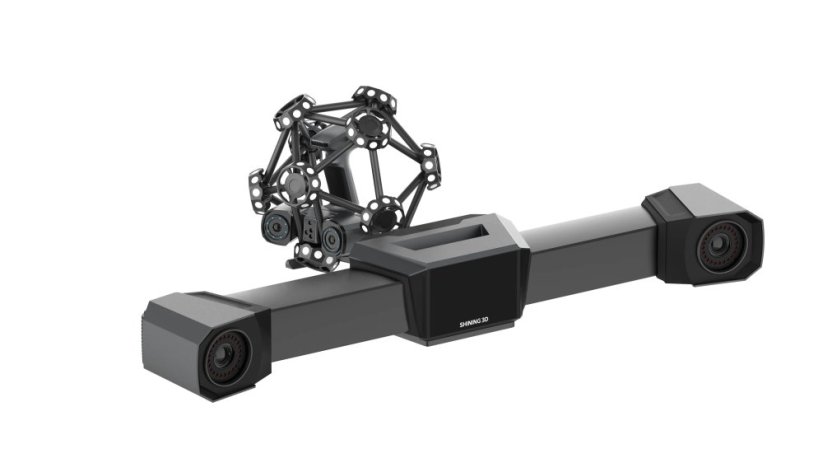

• Bez nutnosti markerů: FreeTrak W dynamicky sleduje skener TE25W pomocí svých sledovacích cílů, což eliminuje potřebu ručního umisťování markerů na skenovaný objekt.
• Rychlé skenování: S rychlostí skenování až 5 500 000 bodů za sekundu umožňuje FreeScan Trak ProW plynulé a efektivní skenování.
• Vysoká přesnost: Zařízení poskytuje metrologickou úroveň přesnosti, což zajišťuje spolehlivé výsledky pro náročné aplikace.
• Tři režimy skenování: Skener TE25W nabízí tři režimy skenování – vysokorychlostní, detailní a skenování hlubokých kapes, což zvyšuje jeho univerzálnost pro různé aplikace.

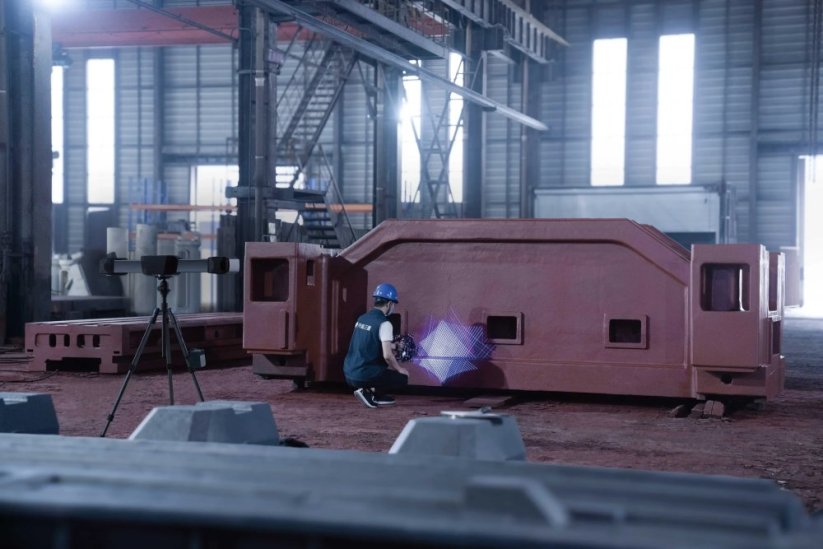

• Ultraširoký měřicí rozsah: S maximální sledovací vzdáleností 8,6 m a objemem sledování až 206,7 m³ výrazně snižuje potřebu přemisťování zařízení při skenování velkých objektů.

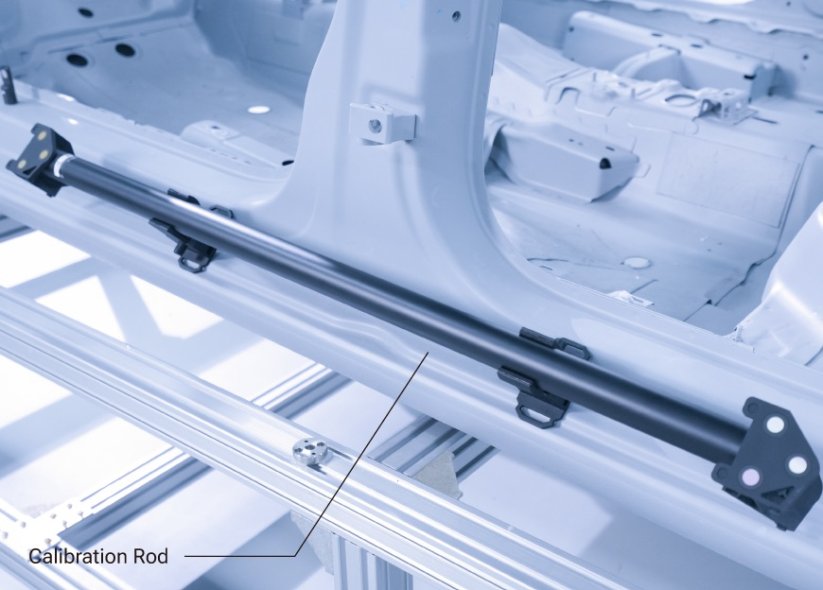

• Integrovaná videofotogrammetrie (VPG): Patentovaná technologie videofotogrammetrie eliminuje potřebu kódovaných markerů a umožňuje reálné ověřování markerů prostřednictvím videozáznamu, což zjednodušuje nastavení a zajišťuje konzistentní objemovou přesnost.
• Kompatibilita s FreeProbe (volitelné): FreeProbe je ergonomicky navržené zařízení pro rychlé měření a inspekce, ideální pro oblasti, kam se skener nedostane, a zajišťuje přesné zachycení geometrických dat.

Technické specifikace:

• Objemová přesnost (v závislosti na měřicím rozsahu): 15,6 m³: 0,046 mm; 45 m³: 0,063 mm; 76 m³: 0,088 mm; 128 m³: 0,127 mm
• Objemová přesnost s VPG: 0,044 + 0,012 mm/m (rozšířený objem)
• Režimy skenování: Vysokorychlostní skenování (50 laserových linek), detailní skenování (7 paralelních laserových linek), skenování hlubokých kapes (1 laserová linka)
• Hmotnost: FreeTrak W: 8,2 kg; TE25W: 1,47 kg

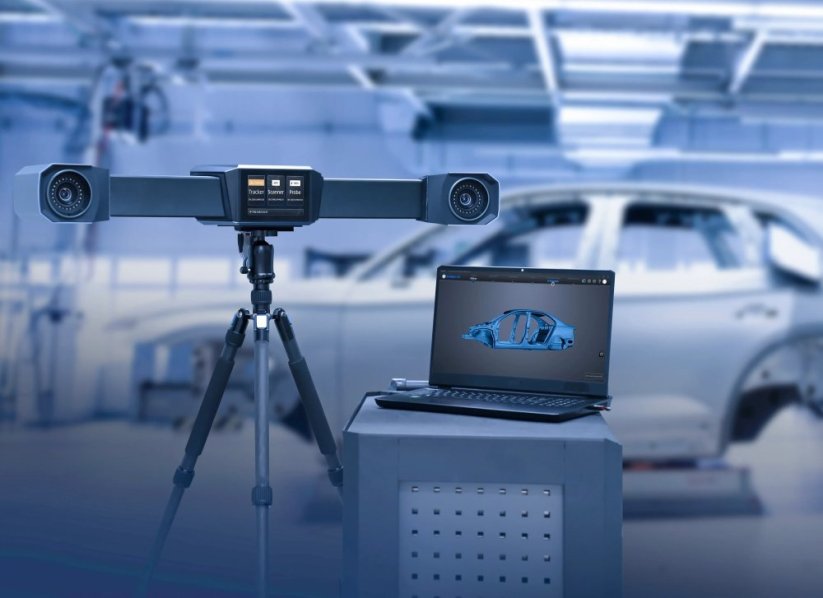

• Připojení: Bezdrátový a kabelový režim (optické vlákno)
• Certifikace: CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX

FreeScan Trak ProW je ideálním řešením pro průmyslové aplikace vyžadující přesné a efektivní 3D skenování, jako je kontrola kvality, reverzní inženýrství a další náročné úkoly v různých odvětvích.
