FreeScan Trak Pro2 – Optické 3D měření a dynamické sledování bez nutnosti značek

FreeScan Trak Pro2 představuje špičkový metrologický nástroj pro rychlou, přesnou a opakovatelnou kontrolu různých dílů a povrchů, a to bez potřeby umísťování značek. Tento systém umožňuje 3D skenování s přesností až 0,023 mm a rychlostí snímání 3 070 000 bodů za sekundu. Díky certifikaci ISO 17025 je ideální pro pokročilou kontrolu kvality a přesné 3D inspekce.

VYSOCE PŘESNÉ 3D SKENOVÁNÍ BEZ ZNAČEK
RYCHLÉ DYNAMICKÉ SLEDOVÁNÍ S TECHNOLOGIÍ FREETRAK
PŘENOSNÉ A UNIVERZÁLNÍ ŘEŠENÍ PRO RŮZNÉ TYPY POVRCHŮ
ŠIROKÝ ROZSAH MĚŘENÍ BEZ KOMPROMISŮ NA PŘESNOSTI
KOMPLEXNÍ KONTROLA V REÁLNÉM ČASE A ROBUSTNÍ SOFTWARE Více

Přidat do oblíbených Přidat do porovnání Doprava a platba

    FreeScan Trak Pro2 – Optické 3D měření

    Pokročilé dynamické snímání bez značek

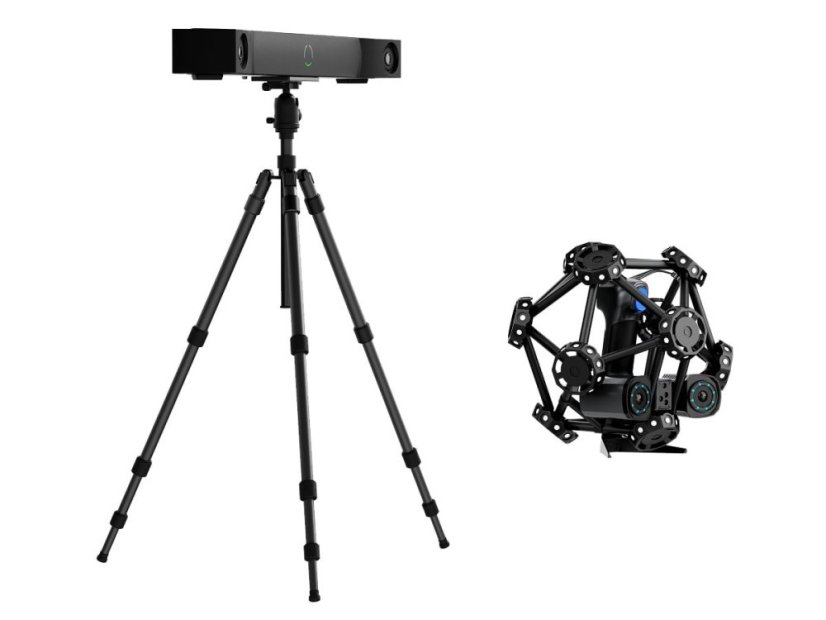

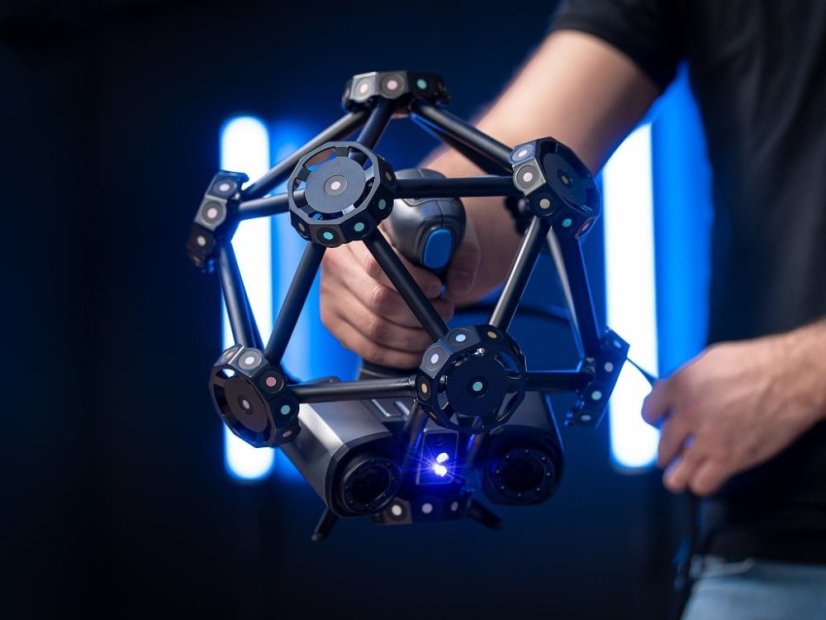

    Lišta FreeTrak umožňuje dynamické sledování skeneru TE25 bez nutnosti manuálního umístění značek, čímž usnadňuje postup 3D skenování a zrychluje inspekci. Tento přenosný optický souřadnicový měřicí systém je ideální pro náročné metrologické aplikace, přičemž opakovatelnost zajišťuje přesnou kontrolu rozmanitých dílů. Kombinace s volitelnou sondou FreeProbe dále rozšiřuje možnosti o přesné kontaktní měření, což šetří čas a zjednodušuje celý inspekční proces.

    Všestranné režimy 3D skenování
    FreeScan Trak Pro2 disponuje více režimy skenování pro různé potřeby:

    • 50 křížových laserových linií pro rychlé a přesné snímání celých povrchů.
    • 7 paralelních laserových linií pro detailní skenování jemných rysů.
    • Jednoduchá laserová linie pro hluboké skenování otvorů s poměrem průměru a hloubky až 1:4.
    • Podpora optického sledování i tradičních značek pro univerzální použití.

    Špičková metrologická přesnost
    FreeScan Trak Pro2 dosahuje metrologické přesnosti s odchylkou až 0,023 mm. Systém je certifikován podle VDI/VDE 2634 a ISO/IEC 17025:2017, což zajišťuje ověřenou přesnost i při měření v náročných podmínkách.

    Velký rozsah měření a snadná vizualizace dat
    Široký a rozšiřitelný rozsah měření zajišťuje konzistentní přesnost při skenování rozsáhlých objektů bez nutnosti posunu během snímání. Robustní software přehledně zobrazuje mračna bodů v reálném čase, což šetří čas při následném zpracování. Integrovaný indikátor kvality dat pomáhá identifikovat případné mezery v nasnímaných datech a laserové čáry usnadňují přesné nastavení vzdálenosti při skenování.

    Volitelná sonda FreeProbe pro kontaktní měření
    FreeProbe nabízí ergonomické provedení pro snadné ovládání a díky robustní konstrukci zaručuje vysokou přesnost kontaktního měření. Sonda je plně kompatibilní s aplikacemi PolyWorks a Control X, což zajišťuje rychlou a spolehlivou inspekci v různých průmyslových prostředích.



    Technické údaje

    Zařízení FreeScan Trak Pro2 volitelná sonda FreeProbe
    Přesnost 0,023 mm 0,025 mm
    Objemová přesnost 9,6 m3: 0,062 mm
    17,6 m3: 0,072 mm
    Objemová přesnost fotogrammetrie 0,044 mm + 0,012 mm/m
    Rychlost snímání až 3 070 000 bodů za sekundu 100 měření za sekundu
    Maximální oblast snímání 650 × 580 mm –
    Vzdálenost bodů 0,01 až 10 mm –
    Hloubka snímání 400 mm –
    Doporučená velikosti dílu 0,1 až 10 m –
    Hmotnost FreeTrak: 7,2 kg TE25: 1,47 kg 0,5 kg
    Rozměry FreeTrak: 1079 × 237 × 110 mm TE25: 281 × 283 × 290 mm 70 × 150 × 340 mm
    Zdroj světla FreeTrak: infračervené LED TE25: 50 křížových linií laseru,
    7 paralelních linií laseru,
    jediná linie laseru    		 –
    Třída laseru II
    Pracovní vzdálenost 300 mm
    Připojení USB 3.0, IEEE802.11n/ac, IEEE802.3ab
    Výstupní formáty STL, ASC, 3MF
    Pracovní teplota -10 až +40 °C
    Pracovní vlhkost prostředí (nekondenzující) 10 až 90 % RH
    Certifikace CE, FCC, ROHS, WEEE, KC, FDA, UKCA
    Požadovaná konfigurace počítače operační systém: Windows 10 Pro (64bit.) / Windows 11 Pro (64bit.)
    procesor: 13. generace Intel Core i7-13650HX 2,6 GHz nebo lepší
    grafická karta: nVidia GeForce RTX 4060 nebo lepší
    video paměť: 8 GB a více
    RAM: 64 GB a více
    USB port: USB 3.0
