Slovensky (EUR)FJD TRION™ C1 LiDAR Skener

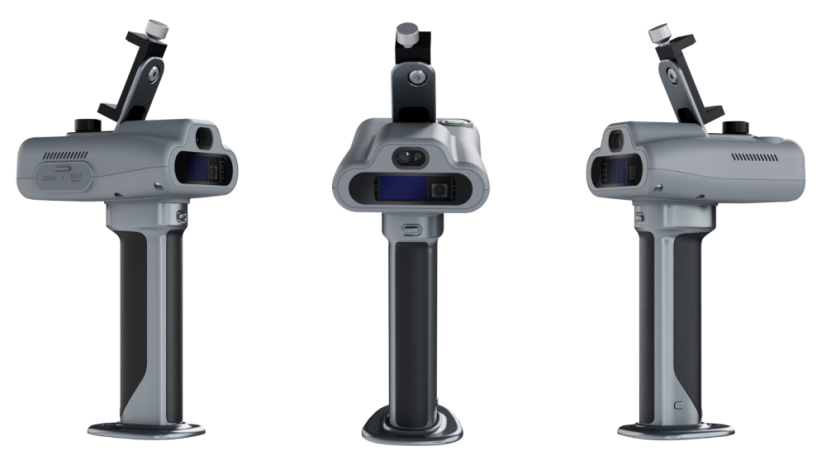

FJD Trion C1 je ruční LiDAR skener určený pro interiéry. Místo fotek, poznámek a skenů z telefonu vám dá rychlý a spolehlivý způsob, jak z místností vytvořit přesné, upravitelné návrhy půdorysů připravené k další práci.

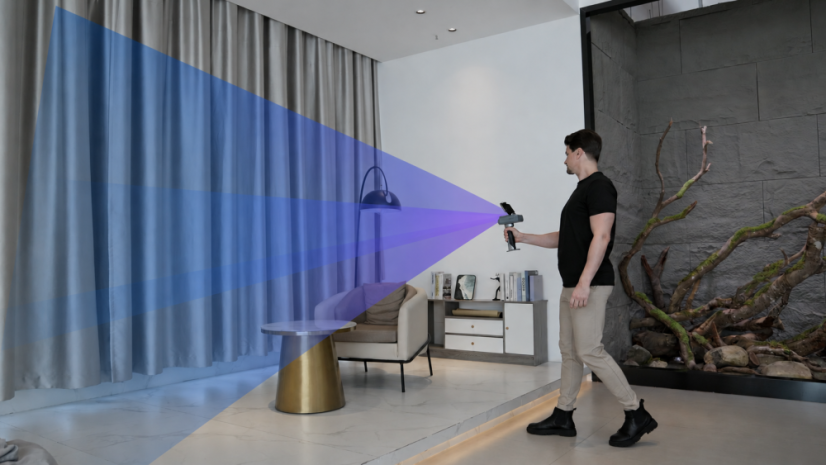

Mezery odhalíte ještě na místě
Zkontrolujete pokrytí, ověříte klíčové rozměry a vynechaná místa doskenujete dřív, než odejdete. Vše potřebné zjistíte při jedné návštěvě, bez cesty navíc.

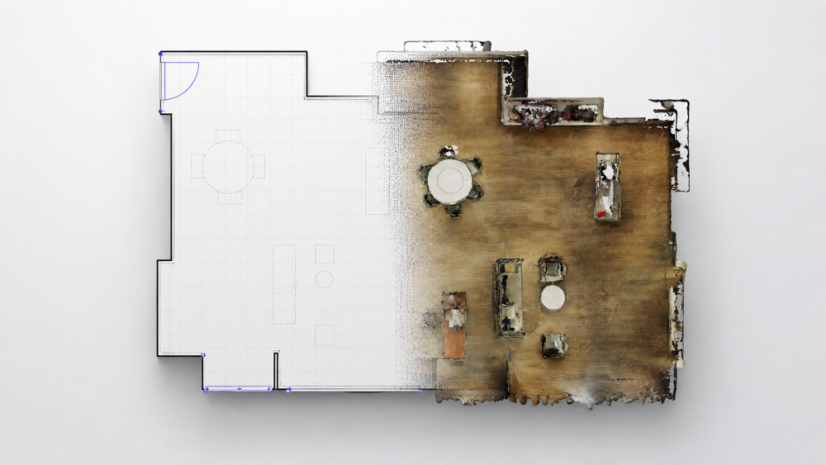

Z místnosti rovnou do souboru
C1 převede sken interiéru na upravitelný návrh půdorysu a omezí ruční kreslení až o 80 %*. Stačí zkontrolovat, doladit a exportovat.

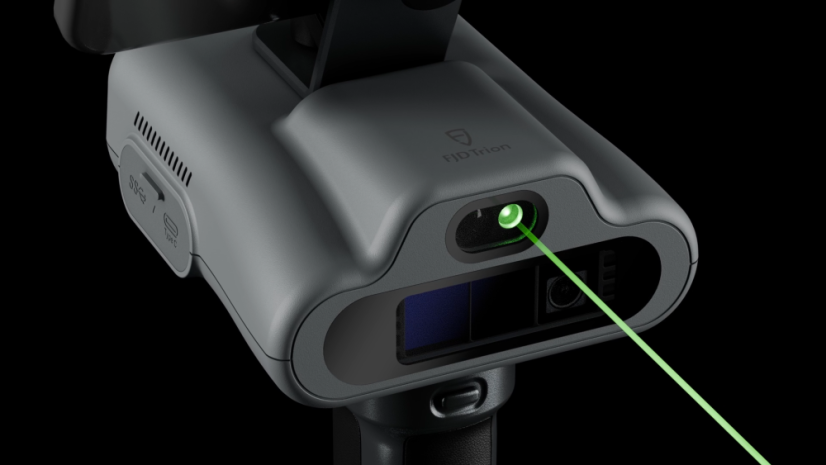

Změříte, na čem záleží
Kritické rozměry potvrdíte vestavěným laserovým dálkoměrem s přesností ±3 mm – bez dalšího měřidla a bez rozměrů, které by chyběly až později.

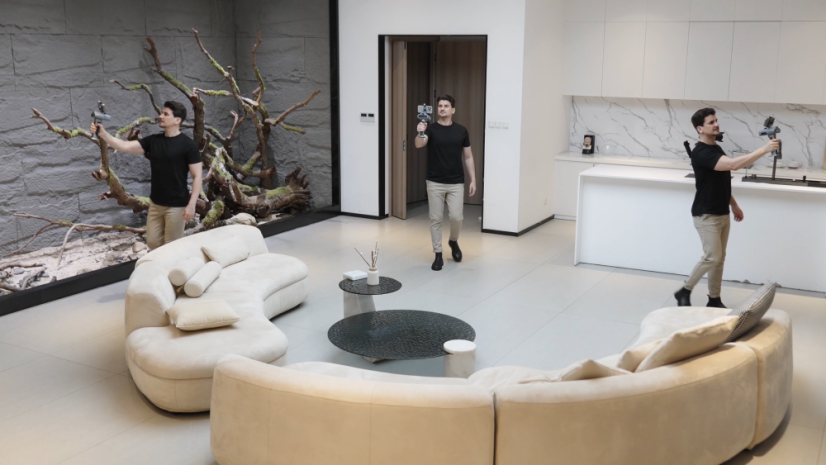

Místnost za místností
Nasnímá 200 m² už za 3 minuty a s výdrží až 5 hodin zvládne celý den práce v interiérech.
* Podle interních testů výrobce, které porovnávaly běžné zaměření a ruční kreslení v CADu s postupem C1 a Creative Portal na vybraných interiérových projektech. Výsledky se mohou lišit podle složitosti prostoru a požadovaného výstupu.
Od skenu místnosti k upravitelnému půdorysu DXF
- Skenování – zachytíte prostor skenerem C1
- Kontrola – ověříte pokrytí a kritické rozměry
- Nahrání – jedním klepnutím odešlete projekt do Creative Portal
- Úpravy – opravíte stěny a doplníte dveře a okna
- Export – předáte půdorys DXF a report

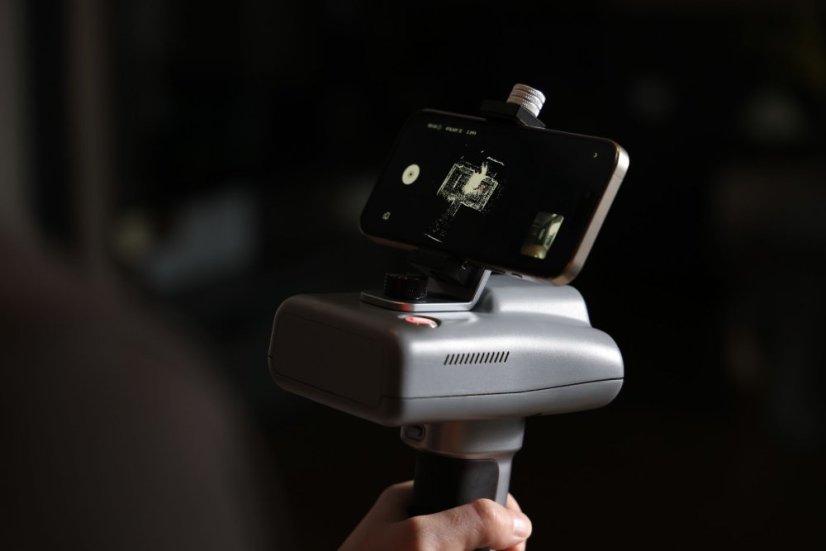

V mobilní aplikaci FJD Trion Creative sledujete, jak prostor vzniká, kontrolujete zvýrazněná nepokrytá místa, přidáváte laserová měření a opravujete návrh půdorysu ještě na místě. V prohlížečové platformě FJD Trion Creative Portal pak při pohledu na mesh doladíte stěny, doplníte dveře a okna a exportujete finální půdorys.
Výstupy

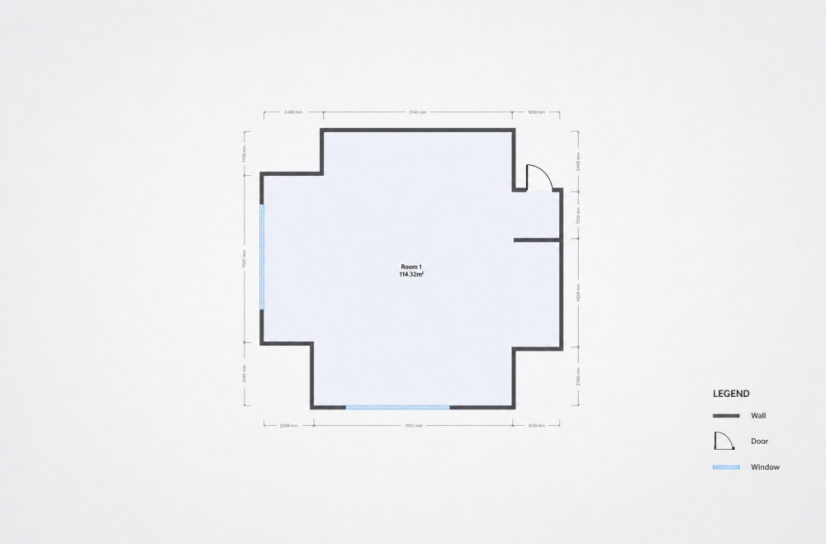

- Půdorysy – upravitelné půdorysy DXF a reporty k dopracování a předání
- Laserová měření – ověření klíčových rozměrů na místě s přesností ±3 mm
- Texturovaný mesh – 3D modely s realistickými povrchy pro snazší kontrolu a vizualizaci
Technické parametry
| LiDAR | |
|---|---|
| Rychlost snímání | 230 400 bodů/s |
| Vlnová délka laseru | 940 nm |
| Dosah skenování | 0,1–6 m při 10–90% odrazivosti |
| Relativní přesnost po zpracování | 1 cm |
| Hloubkové zorné pole | 140° × 56° |
| Rozlišení RGB / zorné pole RGB | 1280 × 1080 / 120° × 110° |
| Max. snímková frekvence | 10 fps |
| Technologie snímání | dToF (měření hloubky) |
| Třída bezpečnosti laseru | Class 1 |
| Laserový dálkoměr | |
| Rozsah měření | 0,03–60 m při 100% odrazivosti |
| Přesnost měření | ± 3 mm |
| Rozlišení vzdálenosti | 1 mm |
| Okolní osvětlení | ≤ 1 kLux |
| Třída bezpečnosti laseru | Class 2 (nemiřte přímo do očí) |
| Fyzické parametry | |
| Rozměry zařízení | 140 × 115 × 310 mm |
| Rozměry balení | 260 × 210 × 150 mm |
| Hmotnost | 950 g |
| Výdrž baterie | až 5 hodin |
| Doba nabíjení | 2 hodiny |
| Nabíjení | 20 V ⎓ 1,5 A (30 W) |
| Ochrana proti vlhkosti | konformní povlak desek plošných spojů (zařízení není vodotěsné) |
| Prostředí | |
| Provozní teplota | 0 °C až 40 °C |
| Skladovací teplota | −25 °C až 60 °C |
Časté dotazy
Pro koho je C1 určen?
Pro interiérové designéry, kteří zaměřují místnosti, rekonstrukční firmy dokumentující stavby, architekty zaznamenávající skutečný stav a správce budov, kteří udržují dokumentaci objektů.
Jak rychlý a přesný C1 je?
Nasnímá až 200 m² přibližně za tři minuty a při doporučených podmínkách skenování dosahuje relativní přesnosti 1 cm po zpracování. Ve složitých prostorech se výsledky mohou lišit. Vestavěný laserový dálkoměr ověří kritické rozměry s přesností ±3 mm.
Co s C1 vytvořím?
3D mesh naskenovaného prostoru, upravitelné návrhy půdorysů, soubory DXF k dopracování v CADu a reporty půdorysů pro dokumentaci a předání.
Co je FJD Trion Creative Portal?
Platforma pro půdorysy v prohlížeči. Zkontrolujete v ní 3D mesh, opravíte stěny a hranice místností, doplníte dveře a okna a exportujete soubor DXF nebo report půdorysu.
Potřebuje C1 roční předplatné softwaru?
Pro základní práci s půdorysy roční předplatné není potřeba. Kredity platíte podle potřeby, případně zvolíte volitelný plán Pro s dalšími funkcemi, úložištěm a zvýhodněnou cenou kreditů.
Je C1 bezpečný pro oči?
LiDAR C1 splňuje třídu bezpečnosti Class 1. Vestavěný laserový dálkoměr má třídu Class 2 a nesmí se jím mířit přímo do očí.
